mando Bimanual
El mando bimanual de Schmersal tiene la función de evitar que los trabajadores coloquen sus manos en la zona de riesgo durante el funcionamiento de la máquina, garantizando así su seguridad. Por sus características mecánicas, evita que la máquina se ponga en marcha no deseados. Su principio de funcionamiento se basa en la activación simultánea de dos botones de control.
El mando bimanual existe para obligar al operador a mantener sus manos en lugar seguro durante el ciclo de funcionamiento de las máquinas, evitando de esta manera, posibles accidentes. La caja de control tiene la función de dificultar la manipulación del sistema de accionamiento, prevista por NBR 14152.
Más información sobre el Mando Bimanual de Schmersal
El mando bimanual trabaja en conjunto con un relé de simultaneidad que limita el tiempo de activación entre los dos botones a 0,5 segundos y hace que el operador mantenga las manos cerca del botón durante todo el proceso de trabajo. También previene ante posibles fallos en los bloques de contactos e instalación de los pulsadores de activación y emergencia.
El mando bimanual de Schmersal fue desarrollado para cumplir con dos estándares de seguridad importantes:
- NBR 14152: seguridad en máquinas, dispositivos de mando bimanual y aspectos y principios fundamentales para el diseño;
- •NBR 14153: seguridad en máquinas, partes de sistemas de mando relacionados con la seguridad y principios generales de diseño.
- Características del Mando Bimanual Schmersal
- Entre las principales características del mando bimanual Schmersal, se encuentran:
- Configuración ergonómica, con pestañas de protección en los botones de mando bimanual que evitan la activación involuntaria;
- Sellos de neopreno resistentes al envejecimiento entre las tapas de aluminio y la caja que protegen los componentes empotrados contra polvo, aceite y salpicaduras de agua;
- Dos orificios de fijación se encuentran fuera del área donde se colocan los botones. Grado de protección IP 65 para CHP IP 42;
- Color de la caja: Estándar RAL 7004 (gris empolvado), con pintura de fondo;

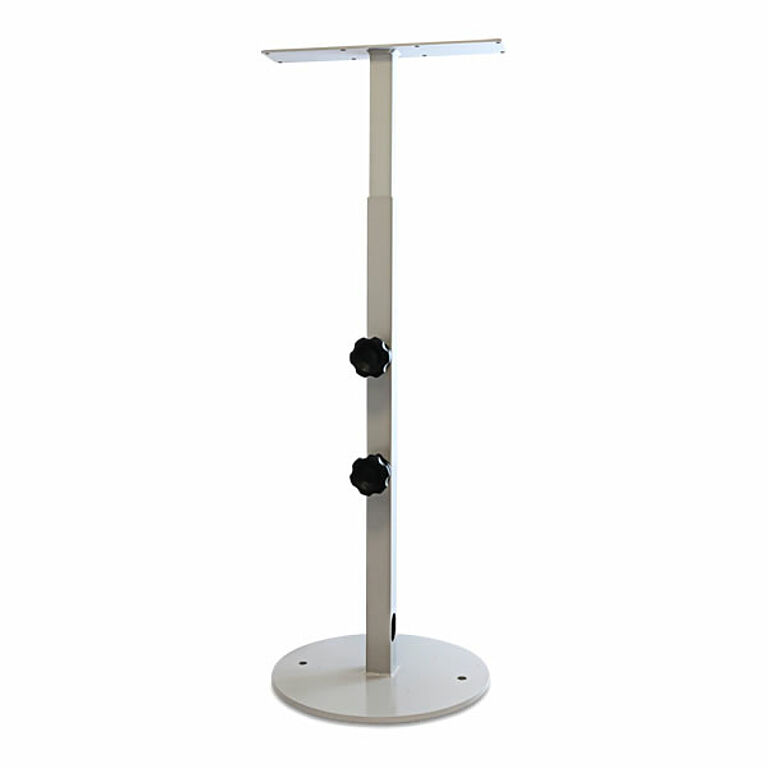

- Pedestal para facilitar y habilitar la implementación en diferentes máquinas.
Aplicaciones de Comando Bimanual
El mando bimanual Schmersal tiene varias aplicaciones, brindando seguridad a actividades en máquinas como:
- Prensas de torneado;
- Punzonadoras;
- Máquinas clavadoras automáticas;
- Máquinas de vulcanización;
- Máquinas moduladoras;
- Ajustes de herramientas en máquinas;
- Activación de robots;
- Prensa hidráulica;
- Prensa de freno de embrague;
- Guillotinas;
- Máquinas de soldar;
- Doblado de tubos;
- Remachadores.
Beneficios del Mando Bimanual Schmersal
El mando bimanual de Schmersal tiene una serie de beneficios, adecuados a la realidad del mercado de la seguridad, ofreciendo un funcionamiento impecable y adaptaciones para diferentes aplicaciones:

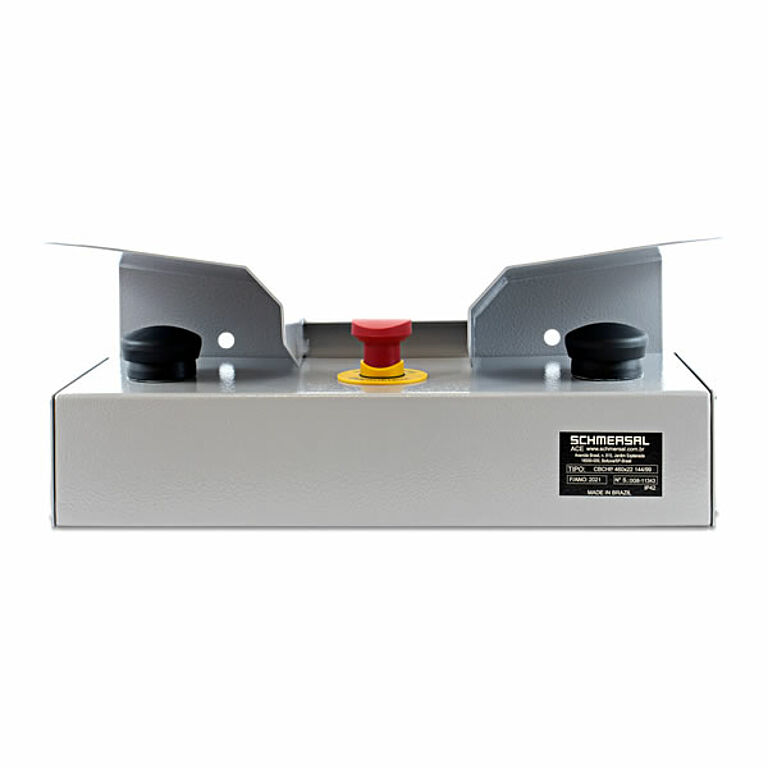

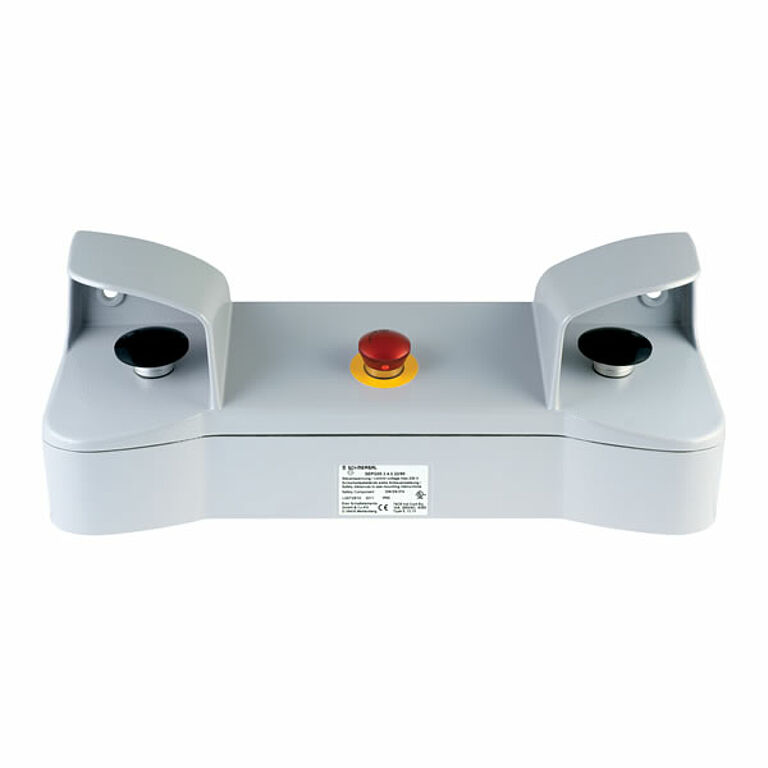

- Modelos de cajas en Chapa de Acero (Nacional), Aluminio y Plástico;

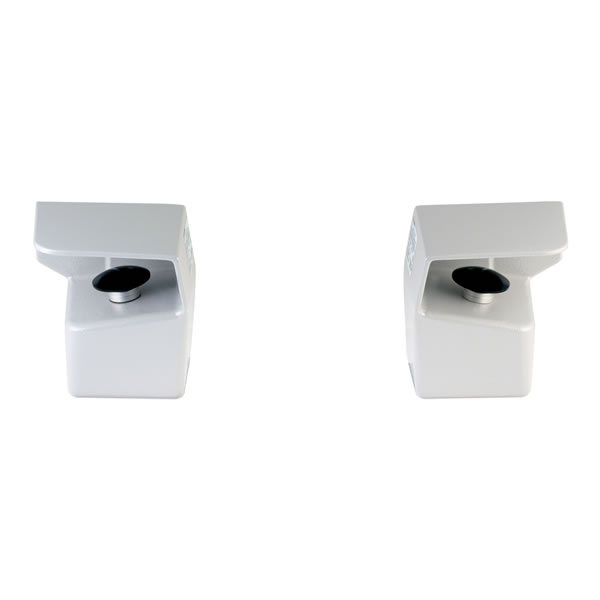

- Varios modelos y formatos disponibles;
- Proyectos especiales solicitados por nuestros clientes;
- Botones de mínimo esfuerzo con mayor área de contacto y recorrido de operación más corto.
Operación del Mando Bimanual
Para la aplicación del mando bimanual Schmersal en el entorno de trabajo de los operadores, se deben seguir dos cálculos simples, pero que marcan la diferencia para garantizar su buen funcionamiento y la seguridad de los operadores: el cálculo de la distancia entre el mando bimanual y el área de riesgo (ISO 13855).
- S= K x T + C
Siendo:
S = Distancia del mando al área de riesgo (mm);
K = Velocidad de los miembros superiores (mm/s);
T = Tiempo total de parada;
C = Constante de seguridad del dispositivo bimanual.
C = 250 mm;
*Atención: si existe una barrera física entre el mando bimanual y la zona de riesgo C, se puede considerar como 0, sin embargo, S debe ser superior a 100 mm.
- T = T1 + T2 (s)
Dónde:
T1 es el tiempo de respuesta de los dispositivos de seguridad;
T2 es el tiempo de parada de la(s) máquina(s).
Cumplimiento de las normas de seguridad
El Estándar Regulatorio NR-12 dice que las máquinas o equipos con impulsión repetitiva deben tener dispositivos de seguridad apropiados. El mando bimanual de Schmersal ayuda al profesional de la seguridad a adaptar el entorno de trabajo para adoptar medidas seguras para la realización de las tareas.
