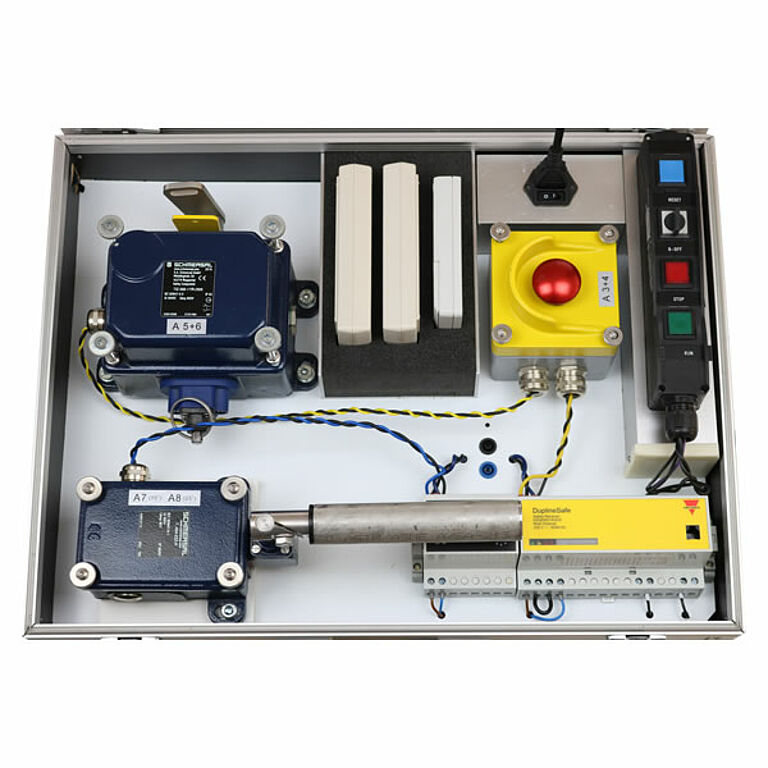

Sistema de Transmisión y monitoreo de datos Dupline
El uso del Sistema Dupline para monitorear datos en operaciones que utilizan dispositivos de automatización y seguridad, como pulsadores industriales, interruptores finales de carrera, interruptores de desalineación y interruptores de paro de emergencia, ha permitido optimizar los procesos productivos y en actividades industriales que necesitan interpretación e identificación de señales con agilidad.
Con esto en mente, para complementar las líneas de soluciones de seguridad y automatización, se incorporó el Sistema de Transmisión y Monitoreo de Datos Dupline al portafolio de Schmersal. A través de esta red de comunicación, es posible llevar a cabo la transmisión de datos y el monitoreo de diversas señales, digitales o analógicas, a lo largo de kilómetros, mediante un solo cable de dos hilos.
El Sistema de Transmisión y Monitoreo Dupline de Schmersal tiene el fin de satisfacer las necesidades de las empresas que buscan eficiencia, optimización y seguridad, especialmente en las operaciones de transporte y movimiento de materiales. Este sistema asiste en la transmisión de datos a lo largo de dispositivos instalados para adecuación de cintas transportadoras. De este modo, la identificación de las señales de estado operativo de estos dispositivos se da de manera eficiente y rápida, optimizando así los tiempos de reparación y mantenimiento de emergencia.
Esta solución del portafolio de Schmersal está recomendada para instalaciones con un alto volumen de interruptores de automatización y seguridad, como minería y agronegocios, y otros sectores de la Industria Pesada que buscan una solución práctica de automatización industrial para identificación señales de operación.
Utilización del Sistema de Transmisión y Monitoreo de datos Dupline Schmersal
Utilizado como un sistema remoto de entradas y salidas E/S, el sistema de Transmisión y Monitoreo Dupline crea una interfaz entre dispositivos de campo como sensores, contactores, válvulas, botones etc., además de un controlador central de monitoreo. Este controlador puede ser un PLC, PC o el Controlador Dupline.
De esta manera, el Sistema de Transmisión y Monitoreo Dupline también se puede utilizar como un simple sistema de sustitución de cables, en el que las señales se transmiten punto a punto, sin involucrar a un controlador u otra unidad inteligente. Además, las señales capturadas desde el Sistema de Transmisión y Monitoreo Dupline pueden transmitirse no solo en cables de cobre, sino también por cables de fibra óptica, por radio módem, por líneas telefónicas o por módem GSM.
Por eso, el Sistema de Transmisión y Monitoreo Dupline puede abarcar varias aplicaciones, tales como: automatización de edificios, distribución de agua, gestión de energía, sistemas ferroviarios, y, principalmente, puede utilizarse en cintas transportadoras o instalaciones en plantas de la Industria Pesada.
Beneficios del Sistema de Transmisión y Monitoreo Dupline
Certificado por TÜV Rheinland, el Sistema de Transmisión y Monitoreo Dupline tiene módulos de monitoreo de señales de automatización, que se utilizan solamente para identificar señales de conmutación de interruptores, como los dispositivos de detección de desalineación de cintas transportadoras; y módulos de monitoreo de señales de seguridad, que, además de identificar señales, monitorean productos de seguridad, como interruptores de paro de emergencia, sin la necesidad de un relé o CLP adicional.
Además de los interruptores de emergencia y de desalineación, los interruptores finales de carrera y pulsadores industriales tienen la opción de suministro con los módulos del Sistema de Transmisión y Monitoreo Dupline. De esta forma, reciben codificación y un espacio de direcciones a través de un programador, que también se puede conectar a cualquier punto del bus para leer el estado de la condición de todas las señales, lo que facilita la identificación de los dispositivos cuando están activados.
Características del Sistema de Transmisión y Monitoreo Dupline
- Es compatible con las soluciones Schmersal y otros productos del mercado;
- Permite la transmisión de diversas señales digitales a lo largo de varios kilómetros y puede identificar rápidamente el dispositivo que realiza el accionamiento, reduciendo, por lo tanto, los costos de infraestructura y mantenimiento;
- Puede combinarse con varias redes de comunicación disponibles en el mercado, para ayudar en la interpretación de los datos y el estado de funcionamiento de los dispositivos de seguridad o automatización;
- Se puede utilizar en diferentes funciones de automatización y seguridad;
- Fácil de instalar y operar;
- Baja interferencia por ruidos, ya que no necesita cables especiales y sus dispositivos están alimentados por el propio bus.
Consulte las posibilidades de composición del Sistema de Transmisión y Monitoreo Dupline
Dupline Automatización:
- Generador de canales;
- Módulos de espacio de direcciones (artículo ya está instalado dentro de los interruptores Schmersal; si se compra por separado, debe considerar 1 por dispositivo);
- Programador de Automatización (no es necesario adquirir 1 para cada proyecto, ya que se puede utilizar para varias instalaciones);
- Repetidor (si es necesario) - Opcional, obligatorio si la instalación supera los 10 km.
Dupline Safe:
- Generador de canales;
- Relé de seguridad Dupline;
- Módulos de espacio de direcciones (el artículo ya está instalado dentro de los interruptores Schmersal; si se compra por separado, debe considerar 1 por dispositivo);
- Programador Safe (no es necesario adquirir 1 para cada proyecto, ya que se puede utilizar para varias instalaciones);
- División del circuito con 2 generadores de canales y 2 relés (si es necesario) - Opcional, si la instalación supera los 5 km ó 63 dispositivos.
¿Quiere saber más? ¡Vea nuestro video!
Vea lo que la Coordinadora de Productos de la Línea Pesada Schmersal, Jamile Zarif, tiene que compartir acerca del sistema de Transmisión y Monitoreo Dupline.
