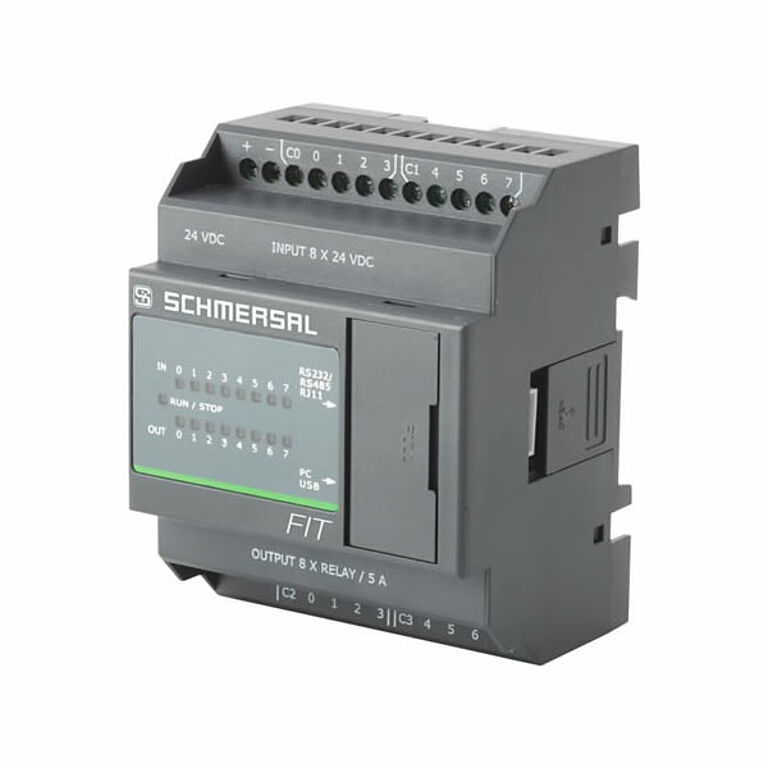

Minicontrolador programable de automatización “FIT”

El minicontrolador programable FIT fue desarrollado para controlar y monitorear un sistema compuesto por diversos dispositivos, utilizando recursos ya incorporados al controlador, como por ejemplo contadores, temporizadores, operaciones matemáticas complejas y comunicación con otros dispositivos a través de red, permitiendo así la automatización de una máquina o proceso.

PRINCIPALES CARACTERÍSTICAS

• Entradas digitales aisladas (sourcing & sinking);
• Salidas digitales aisladas transistorizadas (Low Side y High Side) con protección contra cortocircuito y salidas a relé;
• Entradas rápidas (simple/cuadratura – 1x/2x/4x);
• Salidas rápidas (PTO / PWM / S-Profile);
• Módulos de entradas y salidas analógicas (0-10 V / 4-20 mA);
• Módulo de salida analógica (0-10 V) con indicación y protección contra cortocircuito;
• Puerto para comunicación entre PC y dispositivo (cable USB);
• Puerto RS232/RS485 para comunicación con interfaz SCADA / HMI;
• Modbus RTU (estándar);
• Posibilidad de conexión de hasta 6 módulos de expansión;
• Soporta hasta 100 puntos de entradas y salidas;
• LED indicadores para el accionamiento de entradas, salidas, funcionamiento, parada y error;
• Bajo tiempo de barrido;

BENEFICIOS

• Dispositivo robusto y diseñado para resistir interferencias electromagnéticas, vibraciones, variaciones de temperatura y humedad;
• Flexibilidad de uso (posibilidad de comandar y monitorear diversas máquinas con un único controlador);
• Variedad de entradas y salidas (módulos digitales y analógicos);
• Facilidad de programación (software basado en entorno Windows, siguiendo las convenciones estándar de la plataforma, facilitando el aprendizaje y la operación del programa, independientemente del nivel de conocimiento del usuario);

APLICACIONES

El mini PLC es ideal para aplicaciones de pequeño y mediano porte, por ejemplo:

• Para la industria:
  • Máquinas de impresión y embalaje;
  • Máquinas auxiliares textiles y de plástico;
  • Máquinas de embotellado;
  • Control de puertas rápidas;
  • Automatización de transportadores verticales y horizontales;
  • Extractores y ventiladores;
  • Control de niveles, bombas y válvulas;

• Edificaciones comerciales/residenciales:
  • Automatización de ascensores;
  • Automatización de escaleras mecánicas;
  • Automatización de bombas y compresores para control de aire acondicionado;
  • Automatización de iluminación;
  • Control de portones, puertas y persianas;

• Agronegocios:
  • Plantas de tratamiento de agua;
  • Sistemas de riego;
  • Control de iluminación interna y externa;
  • Control de válvulas y bombas;
  • Apertura y cierre de puertas;
