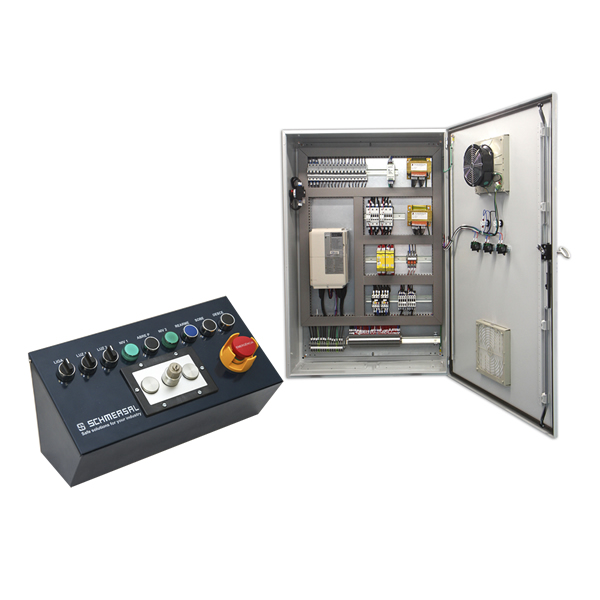

Cuadro de Maniobra para Ascensor Cremallera

CARACTERÍSTICAS

• Panel con categoría de seguridad nivel 3
• Lógica de seguridad en el piso con interruptor de transferencia
• Monitoreo de cabina con interruptor de seguridad AZM161
• Redundancia de seguridad en los límites fin de carrera de nivelación
• Redundancia de seguridad en los límites fin de carrera de alta y baja
• Inversor de frecuencia Tecnología de producción alemana
• CLP de seguridad PSCBR
• Programación estándar de fábrica
• Concepto sin cableado en el piso

CARACTERÍSTICAS TÉCNICAS

• Norma: NBR16200
• Caja: Caja mecánica en acero carbono en pintura electrostática epoxi gris
• Peso Tamaño: 98 kg 1200 x 800 x 300 mm

DATOS MECÁNICOS

• Tipo de conexión: Borne Resorte
• Secciones de conexiones: Principales secciones de cables internos 16 mm2 y 0,75 mm2
• Cables de conexión: Todos cables flexibles

DATOS ELÉCTRICOS

• Tensión de alimentación: 220/380 Vca, 3 fases + tierra
• Fuente de alimentación: 24 Vcc máximo 2,5 A
• Potencia: De 20 CV a 30 CV
• Freno: 220 Vca
• Drives: Yaskawa y Praxi
• Transformador: Primario 440/380/220 Vca y Secundario 220/110 Vca
• Seguridad: categoría 3 lógica hecha por el control PCSBR
• Disyuntores: Disyuntores en todos los circuitos (Inversor, Transformador, Control, Extractor, Frenos y Fuente)
• Comunicación con los componentes de seguridad: Señal eléctrica 24 V

CONDICIONES DE AMBIENTE

• Temperatura ambiente: -25 °C... +60 °C
• Temperatura de almacenamiento y transporte: -25 °C... +60 °C
• Temperatura de operación: 0 °C... +45 °C
• Tipo de protección: IP-20

PERIFÉRICOS

• Control de nivelación: Límites fin de carrera Z4V7H 336 11z-M20-2139-2
• Caja control de corte y parada: Límites fin de carrera Z4V7H 336 11z-M20-2139-2
• Control de puertas: Interruptor de seguridad con solenoide AZM 161SK 12 12RK 024
• Control de puerta de escotilla: Interruptor de seguridad con solenoide AZM 161SK 12 12RK 024
• Control de seguridad y de los periféricos: CLP de seguridad PSCBR-C10 / PSCBR-E-31-12DI-10DIO
• Control general del panel: Conmutado e interruptor de transferencia SVE1/102-24 VDC SHGV/L01/L02+BO
• Control de piso Panel de control: Botonera anexada al panel
• Tamaño de la botonera de control: 198 X 400 X 190
