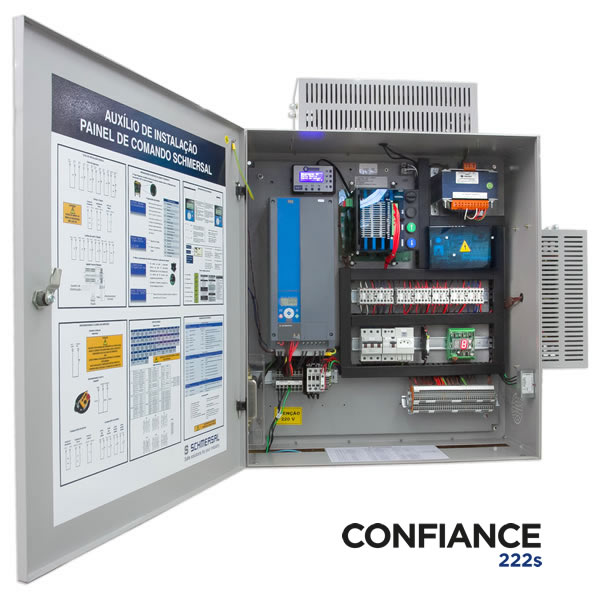

Cuadro de Maniobra para Ascensor 222s

El Cuadro de Maniobra para Ascensor 222s de Schmersal fue desarrollado para atender automatización para ascensores. Basado en la utilización de placas modernas y con tecnología alemana.

Para aplicaciones de complexidad intermediaria, Schmersal ofrece el control Confiance 222s, indicado para ascensores nuevos o modernizaciones. La solución tiene la más alta tecnología de montaje superficial (surface-mount technology - SMT), que trae ganancias en costes y ahorro de energía.

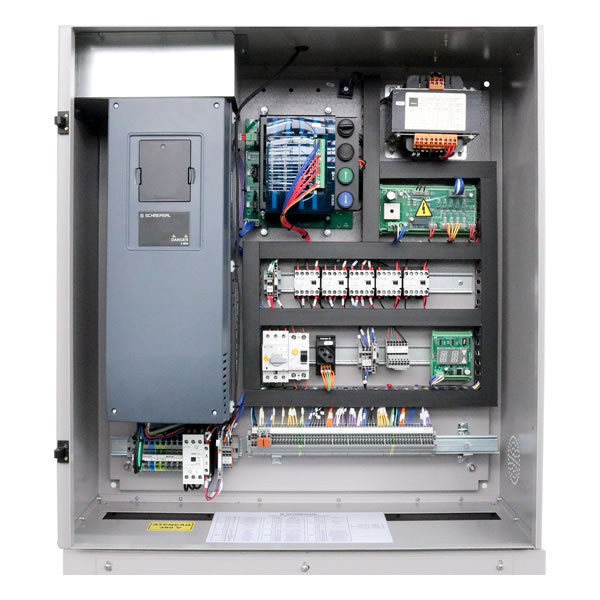

El dispositivo también utiliza tecnología de racks de placas para agrupación y optimización del espacio en el panel. La placa madre del Confiance 222s fue desarrollada con un procesador moderno de alta velocidad. Equipado con tecnología alemana y certificado por la agencia de seguridad TÜV Rheinland, el control Schmersal tiene sistema de conexión rápida para facilitar el montaje y instalación.

Con dispositivos  y parámetros inteligentes que contribuyen para el ahorro de energía, como el sistema VVVF, la unidad Confiance 222 tiene un sistema de agrupación de hasta 8 ascensores y iluminación de pantallas que reducen la intensidad luminosa en la medida en que el ascensor se queda desocupado por un tiempo determinado.

CARACTERÍSTICAS PRINCIPALES

• Velocidad hasta 120 mpm
• Grupos de 2 a 8 Ascensores
• Variador de Velocidad
• 48 Paradas
• Partidas y Paradas Suaves
• Tarjetas en Tecnología SMT
• Tarjetas Plug and Play
• Tecnología de Producción Alemana
• Espacios Optimizados (Compactos)
• Flexibilidad en Layouts Específicos
• Solución Conectada Completa
• Tarjetas con Bajo Consumo de Energía
• Funcionamiento con Motor de Imán Permanente

CARACTERÍSTICAS TÉCNICAS

• Número de Paradas: 48 Paradas - 1 o 2 botones por piso
• Grupos de 2 a 8 Ascensores (más de 2 es necesario el enrutador)
• Velocidad: 45 mpm hasta 120 mpm
• Accionamientos: VVVF – Inv. de Frecuencia
• Modelos: Corriente Alterna – CA Corriente Continua – CC
• Módulo de Control: Microprocesador
• Tensión de Alimentación: 220 Vca / 380 Vca
• Frecuencia: 50/60 Hz
• Alimentación de Línea de Seguridad: 110 Vca
• Tensiones de Freno: 55 a 125 Vca 3 A
• Sistema de Programación/Parametrización Unidad de Programación Remota (D&T): SÍ
• Operación de Emergencia: Bombero / Incendio Programable
• Tiempo de Apertura y Cierre de Puerta: SÍ (Programable)
• Estacionamiento en Piso Principal: SÍ (Programable)
• Cancelación de Llamadas Falsas: SÍ
• Cancelación de Llamadas por Botón "Pegado": Visual y Sonora
• Indicación de Puerta Abierta: SÍ
• Visualización de Fallas Informe de Fallas (100 últimas): SÍ
• Verificación de Fallas de Puertas: SÍ
• Protecciones (Contra):
  • Falta de Fase: SÍ
  • Inversión de Fase: SÍ
  • Cortocircuito: SÍ
  • Apertura de Línea de Seguridad: SÍ
  • Descargas Atmosféricas (antirrayos): SÍ
  • Sistema de Conexiones de Cables: Bornes Tipo resorte/Bornes Tipo Enchufe
  • Botón Reset para el Ascensor: SÍ
  • Tamaño (AnxAlxP) (sin Armario Base): 800x750x300 mm
  • Armario: Acero Carbono con revestimiento en epoxi GRIS

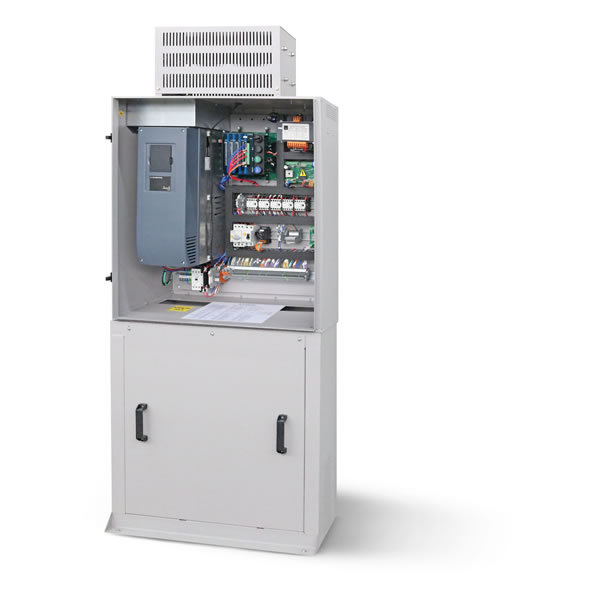

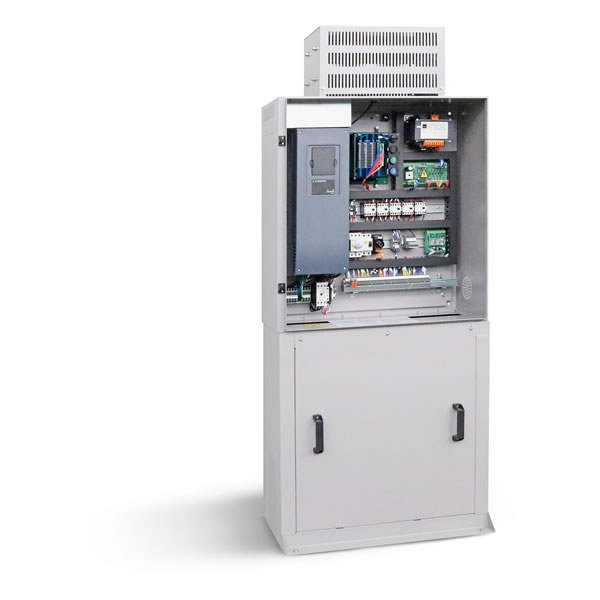

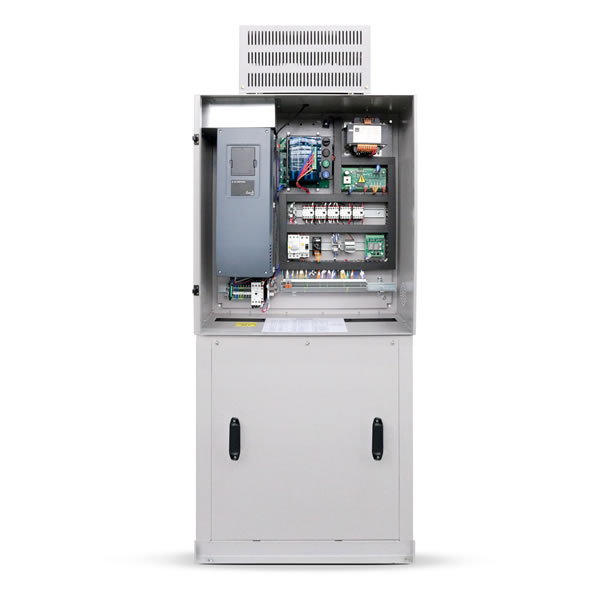

  • Armario Base: Opcional
  • Rescate Automático: Opcional (verificar potencia)

APLICACIONES

El mando 222S se aplica en ascensores nuevos o en modernizaciones. El mando puede aplicarse con todo el cableado listo hecho en Schmersal con el sistema plug and play (conectado), lo que facilita el montaje. Puede instalarse con un borne tipo resorte y el propio cliente realizar el cableado. Mando de fácil programación e instalación.
